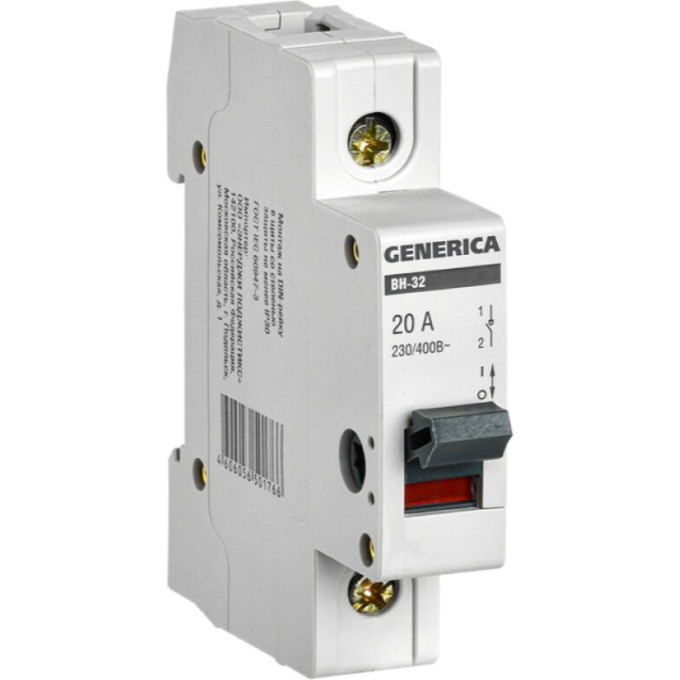

Выключатель нагрузки (мини-рубильник) IEK ВН-32 1Р 20А GENERICA - MNV15-1-020
Артикул: MNV15-1-020
110 руб.
от 28 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вид рукоятки ручного приводаПередняя смещенная
Вкл и откл способность3 I на Ie
Высота в поперечном сечении80 мм
Высота корпуса80 мм
Описание
Для ручного включения и отключения электрических цепей, а также для безопасного разъединения нагрузки при ремонте используют выключатели нагрузки. Эта модель на 20 А с одним полюсом подходит для установки в стандартные щиты и может работать в широком диапазоне температур.
Основные параметры
- Номинальный продолжительный ток: 20 А
- Рабочее напряжение: 230/400 В (AC), 50 Гц
- Количество полюсов: 1
- Категория применения: AC-20В
- Механическая износостойкость: 30 000 циклов
- Электрическая износостойкость: 20 000 циклов
- Условный ток короткого замыкания: 20 кА
- Максимальное сечение проводника: 35 мм²
- Момент затяжки винтов: 2,5 Н·м
- Степень защиты: IP20
- Диапазон рабочих температур: –40…+50 °C
- Ширина корпуса: 18 мм
- Глубина корпуса: 75 мм
- Высота корпуса: 80 мм
Где применяется
Выключатель устанавливается в распределительных щитах жилых и коммерческих объектов. Используется для ручного отключения отдельных групп потребителей, например, освещения или розеток. Усовершенствованная рукоятка с увеличенной площадью контакта упрощает переключение. Насечки на контактных зажимах снижают нагрев и повышают надёжность соединения. Быстрый монтаж обеспечивается защёлкой с двойной фиксацией.
Плюсы
- Широкий диапазон рабочих температур: от –40 до +50 °C
- Увеличенная площадь контакта рукоятки для удобства переключения
- Насечки на контактных зажимах для снижения тепловых потерь
Характеристики
| Вид рукоятки ручного привода | Передняя смещенная |
|---|---|
| Вкл и откл способность | 3 I на Ie |
| Высота в поперечном сечении | 80 мм |
| Высота корпуса | 80 мм |
| Глубина корпуса | 75 мм |
| Длина | 18 мм |
| Исполнение | Переключатели |
| Категория применения | AC-20 В |
| Количество полюсов | 1 |
| Конструкция прибора | Встраиваемое устройство расширения |
| Макс допустимое раб напряжение ue ac | 230/400 В |
| Макс сечение входящего кабеля | 35 мм² |
| Мех износостойкость | 30000 циклов |
| Момент затяжки винтов контактных зажимов | 2,5 нм |
| Монтаж | Накладные (открытой установки) |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Номин кратковрем выдерж в течении 1 с ток icw | 15le А |
| Номин мощность в раб режиме при ac-3 400 в | 5.5 кВт |
| Номин напряжение изоляции ui | 415 В |
| Номин продолжительный ток iu | 20 А |
| Номин раб напряжение ue | 230 В |
| Подсветка | Без подсветки |
| Режим работы | Продолжительный |
| Ремонтопригодность | Нет |
| Степень защиты - ip передняя сторона | IP20 |
| Тип | Мини-рубильники |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип элемента управления | Рычажковый (перекидной рычаг) |
| Условный номин ток короткого замыкания iq | 20 кА |
| Частота | 50 Гц |
| Ширина в поперечном сечении | 75 мм |
| Ширина корпуса | 18 мм |
| Электр износостойкость | 20000 циклов |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | не менее 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
