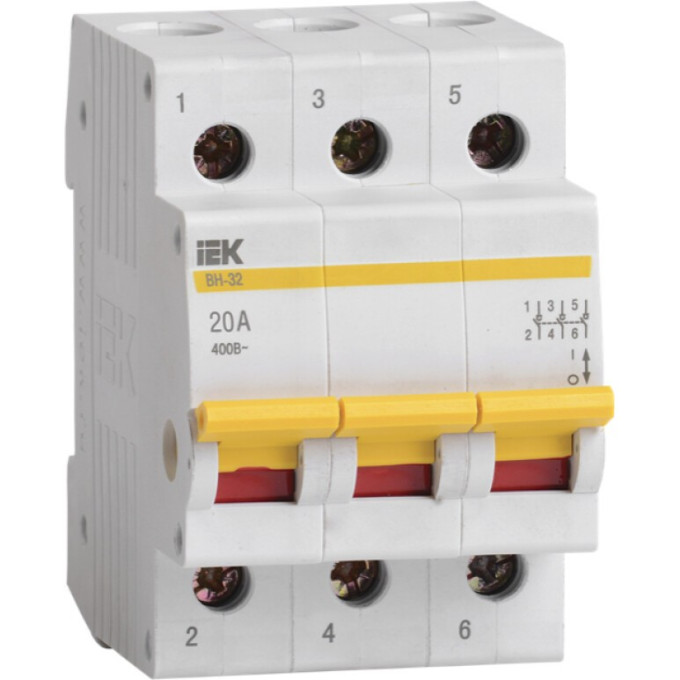

Выключатель нагрузки (мини-рубильник) IEK ВН-32 3Р 20А - MNV10-3-020
Артикул: MNV10-3-020
710 руб.
от 178 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Глубина корпуса74 мм
ИсполнениеПереключатели
Количество полюсов3
Конструкция прибораВстраиваемое устройство расширения
Описание
Для ручного включения и отключения электрических цепей под нагрузкой, а также для выполнения функций разъединения применяют выключатели нагрузки. Выключатель нагрузки (мини-рубильник) IEK ВН-32 3Р 20А (MNV10-3-020) рассчитан на номинальный ток 20 А и напряжение до 400 В переменного тока. Устройство монтируется на DIN-рейку и подходит для установки в распределительных щитах.
Технические характеристики
- Номинальный продолжительный ток Iu: 20 А
- Максимальное рабочее напряжение Ue AC: 400 В
- Номинальное напряжение постоянного тока DC: ≤ 48 В
- Условный номинальный ток короткого замыкания Iq: 20 кА
- Номинальная мощность в режиме AC-3 (400 В): 5,5 кВт
- Количество полюсов: 3
- Частота: 50 Гц
- Степень защиты: IP20
- Габариты корпуса: ширина 54 мм, глубина 74 мм
- Тип управления: тумблер
- Подключение: винтовые зажимы
Конструктивные особенности
Выключатель оснащён широкой рукояткой с увеличенной площадью контакта для удобного управления. Насечки на контактных зажимах снижают тепловые потери и повышают механическую устойчивость соединения. Защёлка с двойным фиксированным положением обеспечивает быстрый монтаж на DIN-рейку. Рабочий диапазон температур: от -40°C до +50°C.
Плюсы
- Широкая рукоятка для удобного включения
- Насечки на зажимах для снижения нагрева
- Широкий диапазон рабочих температур
Характеристики
| Глубина корпуса | 74 мм |
|---|---|
| Исполнение | Переключатели |
| Количество полюсов | 3 |
| Конструкция прибора | Встраиваемое устройство расширения |
| Макс допустимое раб напряжение ue ac | 400 В |
| Монтаж | Накладные (открытой установки) |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Номин мощность в раб режиме при ac-3 400 в | 5.5 кВт |
| Номин напряжение постоян тока - dc | ≤ 48 В |
| Номин продолжительный ток iu | 20 А |
| Подсветка | Без подсветки |
| Тип | Мини-рубильники |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип элемента управления | Тумблер |
| Условный номин ток короткого замыкания iq | 20 кА |
| Частота | 50 Гц |
| Ширина корпуса | 54 мм |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | не менее 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
