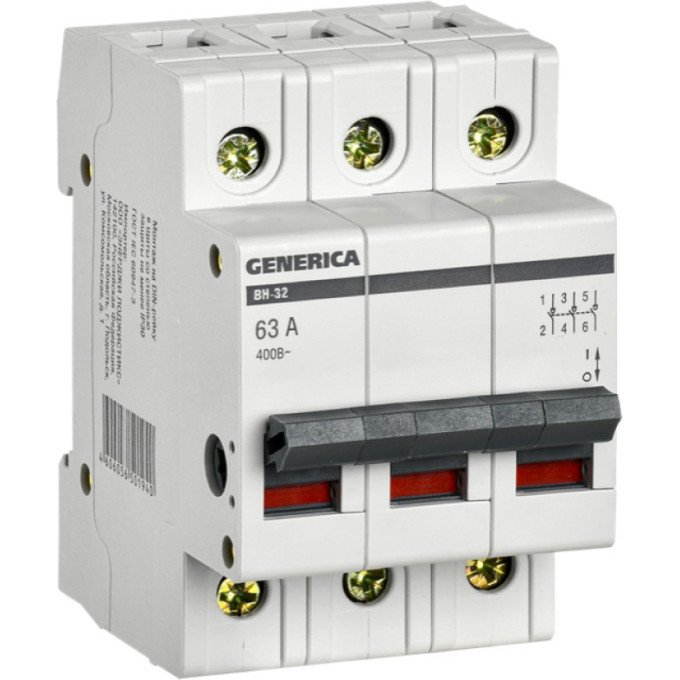

Выключатель нагрузки (мини-рубильник) IEK ВН-32 3Р 63А GENERICA - MNV15-3-063
Артикул: MNV15-3-063
390 руб.
от 98 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вид рукоятки ручного приводаПередняя смещенная
Вкл и откл способность3 I на Ie
Высота в поперечном сечении80 мм
Высота корпуса80 мм
Описание
Мини-рубильник IEK ВН-32 3Р 63А GENERICA (MNV15-3-063) предназначен для включения, проведения и отключения номинального тока в нормальных и аварийных режимах, а также для выполнения функций разъединения. Устройство рассчитано на продолжительный режим работы и устанавливается на DIN-рейку.
Основные параметры
- Номинальный продолжительный ток Iu: 63 А
- Номинальное рабочее напряжение Ue: 400 В (AC)
- Номинальное напряжение изоляции Ui: 415 В
- Номинальное импульсное выдерживаемое напряжение: 6 кВ
- Условный номинальный ток короткого замыкания Iq: 63 кА
- Категория применения: AC-20 В
- Количество полюсов: 3
- Тип управления: рычажковый (перекидной рычаг), вид рукоятки — передняя смещенная
- Подключение: винтовое, максимальное сечение входящего кабеля 35 мм², момент затяжки 2,5 Н·м
- Механическая износостойкость: 20 000 циклов, электрическая: 10 000 циклов
- Степень защиты передней стороны: IP20
- Габариты корпуса: 54×80×75 мм (Ш×В×Г)
- Диапазон рабочих температур: от -40°С до +50°С
- Срок службы: не менее 15 лет, гарантийный срок: 5 лет
Применение
Выключатель нагрузки подходит для использования в трёхфазных распределительных щитах, где требуется отключение всех трёх фаз. Наличие насечек на контактных зажимах снижает тепловые потери и повышает устойчивость соединения. Быстрый монтаж обеспечивается защелкой с двойным фиксированным положением.
Плюсы
- Увеличенная площадь контакта рукоятки
- Широкий диапазон рабочих температур
- Насечки на зажимах для снижения тепловых потерь
- Быстрый монтаж на DIN-рейку
Характеристики
| Вид рукоятки ручного привода | Передняя смещенная |
|---|---|
| Вкл и откл способность | 3 I на Ie |
| Высота в поперечном сечении | 80 мм |
| Высота корпуса | 80 мм |
| Глубина корпуса | 75 мм |
| Длина | 54 мм |
| Исполнение | Переключатели |
| Категория применения | AC-20 В |
| Количество полюсов | 3 |
| Конструкция прибора | Встраиваемое устройство расширения |
| Макс допустимое раб напряжение ue ac | 400 В |
| Макс сечение входящего кабеля | 35 мм² |
| Мех износостойкость | 20000 циклов |
| Момент затяжки винтов контактных зажимов | 2,5 нм |
| Монтаж | Накладные (открытой установки) |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Номин кратковрем выдерж в течении 1 с ток icw | 15le А |
| Номин мощность в раб режиме при ac-3 400 в | 5.5 кВт |
| Номин напряжение изоляции ui | 415 В |
| Номин продолжительный ток iu | 63 А |
| Номин раб напряжение ue | 400 В |
| Подсветка | Без подсветки |
| Режим работы | Продолжительный |
| Ремонтопригодность | Нет |
| Степень защиты - ip передняя сторона | IP20 |
| Тип | Мини-рубильники |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тип элемента управления | Рычажковый (перекидной рычаг) |
| Условный номин ток короткого замыкания iq | 63 кА |
| Частота | 50 Гц |
| Ширина в поперечном сечении | 75 мм |
| Ширина корпуса | 54 мм |
| Электр износостойкость | 10000 циклов |
| Гарантийный срок, лет | 5 |
| Срок службы, лет | не менее 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
