Конструктивное исполнениеДля монтажа в распределительном щите
Номинальный кратковременно выдерживаемый ток Icw, кА8
Моторный привод опциональноНет
Описание

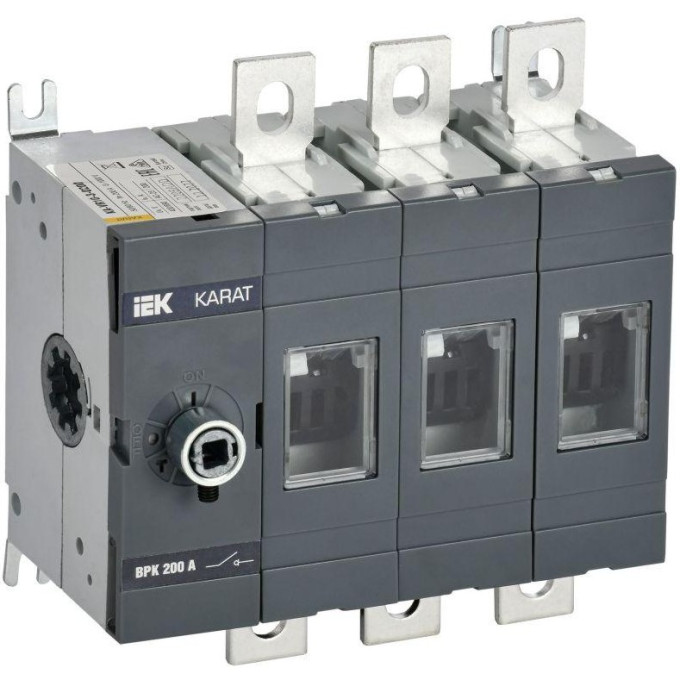

Для оперативного включения и отключения участков электрической цепи в промышленных и коммерческих сетях применяют выключатели-разъединители. Модель IEK KARAT KA-VR10-3-0200 рассчитана на ток 200 А и устанавливается в распределительный щит. Устройство поставляется без рукоятки, что позволяет подобрать орган управления под конкретную схему.
Технические параметры
Номинальный ток длительной нагрузки: 200 А
Количество полюсов: 3
Рабочее напряжение переменного тока: до 690 В
Номинальный кратковременно выдерживаемый ток Icw: 8 кА
Условный номинальный ток КЗ Iq: 80 кА
Степень защиты лицевой стороны: IP00
Тип присоединения: болтовое
Исполнение: в качестве главного выключателя
Габариты: 145×86×150 мм
Область применения
Выключатель-разъединитель подходит для вводных устройств, распределительных пунктов и щитов на объектах энергетики, инфраструктуры и сельского хозяйства. Болтовое соединение обеспечивает надёжный контакт при подключении шин и кабелей. Для управления потребуется поворотная рукоятка (приобретается отдельно).
Плюсы
Ток 200 А при компактных размерах
Высокая отключающая способность по КЗ (80 кА)
Подходит для использования в качестве главного выключателя
Характеристики
Реверсивное исполнение
Нет
Конструктивное исполнение
Для монтажа в распределительном щите
Номинальный кратковременно выдерживаемый ток Icw, кА
8
Моторный привод опционально
Нет
Степень защиты (IP) лицевой стороны
IP00
Независимый расцепитель
Нет
Условный номинальный ток короткого замыкания Iq, кА
