Конструктивное исполнениеДля монтажа в распределительном щите
Номинальный кратковременно выдерживаемый ток Icw, кА8
Моторный привод опциональноНет
Описание

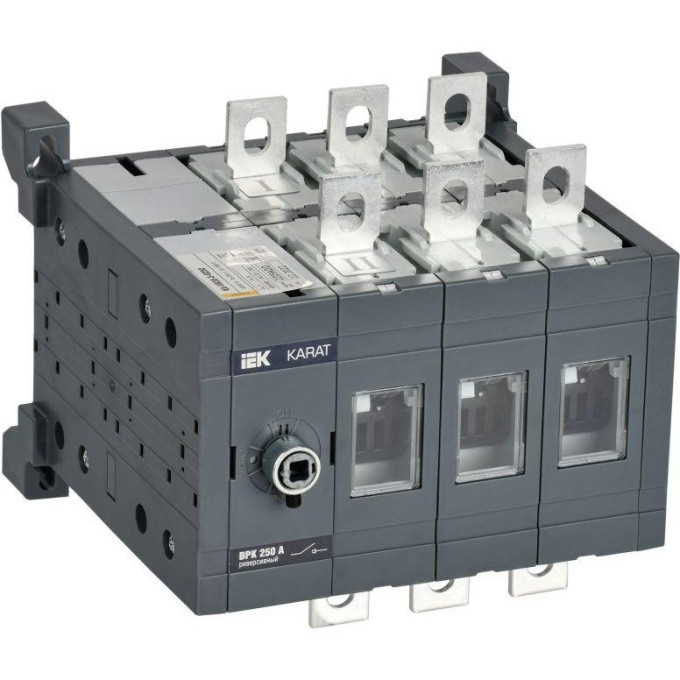

Для управления мощными электродвигателями с реверсом или для переключения между двумя линиями питания применяют реверсивные выключатели-разъединители. Модель IEK KARAT KA-VR20-3-0250 рассчитана на ток 250 А и предназначена для установки в распределительный щит. Устройство поставляется без рукоятки, что позволяет выбрать подходящий тип управления.
Основные характеристики
Номинальный ток длительной нагрузки: 250 А
Количество полюсов: 3
Рабочее напряжение переменного тока: до 690 В
Реверсивное исполнение: да
Номинальный кратковременно выдерживаемый ток Icw: 8 кА
Условный номинальный ток КЗ Iq: 80 кА
Степень защиты лицевой стороны: IP00
Тип присоединения: болтовое
Исполнение: в качестве главного выключателя
Габариты: 170×172×150 мм
Где применяется
Выключатель-разъединитель востребован в промышленных установках, насосных станциях, системах вентиляции и кондиционирования. Реверсивное исполнение позволяет менять направление вращения двигателя без дополнительных контакторов. Болтовое соединение упрощает монтаж силовых кабелей.
Плюсы
Реверсивное исполнение для смены направления вращения
Номинальный ток 250 А для мощных нагрузок
Высокая стойкость к токам короткого замыкания (80 кА)
Характеристики
Реверсивное исполнение
Да
Конструктивное исполнение
Для монтажа в распределительном щите
Номинальный кратковременно выдерживаемый ток Icw, кА
8
Моторный привод опционально
Нет
Степень защиты (IP) лицевой стороны
IP00
Независимый расцепитель
Нет
Условный номинальный ток короткого замыкания Iq, кА
