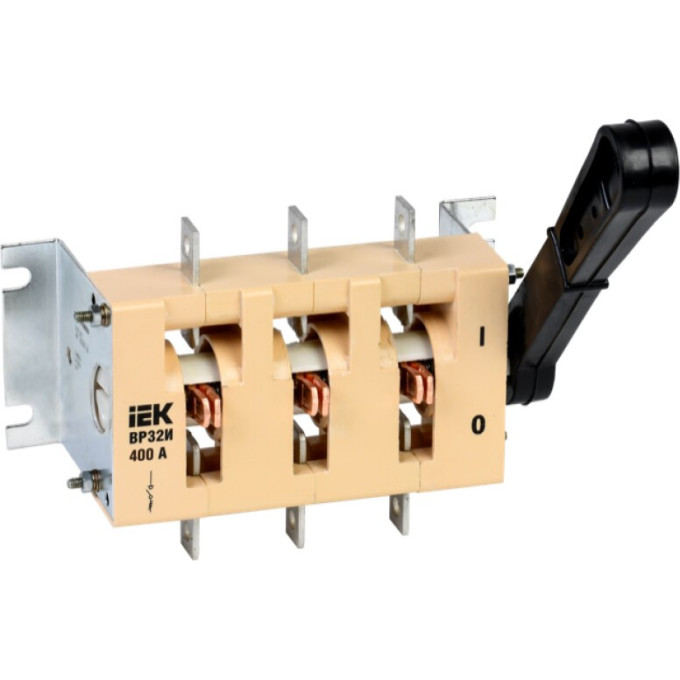

Выключатель-разъединитель IEK ВР32И-37А30220 400А - SRK01-100-400

Выключатель-разъединитель IEK ВР32И-37А30220 400А (SRK01-100-400) применяется для неавтоматической коммутации цепей переменного тока с номинальным напряжением до 690 В и частотой 50 Гц. Устройство устанавливают в низковольтные комплектные устройства: вводно-распределительные устройства жилых, общественных и промышленных зданий, распределительные пункты и шкафы, шкафы и ящики управления, силовые ящики. Выключатель соответствует ГОСТ Р 50030.3.

Основные параметры

• Номинальный продолжительный ток Iu: 400 А
• Количество полюсов: 3
• Номинальное напряжение изоляции Ui: 690 В
• Максимальное рабочее напряжение Ue AC: 690 В
• Номинальное импульсное выдерживаемое напряжение: 8 кВ
• Условный номинальный ток короткого замыкания Iq: 22000 кА
• Тепловые потери: 35 Вт на полюс
• Максимальное сечение входящего кабеля: 120–3х120 мм²
• Тип элемента управления: короткая поворотная ручка (узкий хват)
• Тип подключения силовой электрической цепи: болтовое соединение
• Степень защиты IP передней стороны: IP00
• Климатическое исполнение: УХЛ3

Особенности конструкции

Модель оснащена двойным видимым разрывом цепи и цветовой индикацией положения «Включено», что повышает безопасность обслуживания. Корпус — встраиваемое устройство для встраиваемой техники. Предусмотрена возможность присоединения как медных, так и алюминиевых токопроводящих жил и шин. Заявленный срок службы — 10 лет, гарантийный срок — 5 лет.
