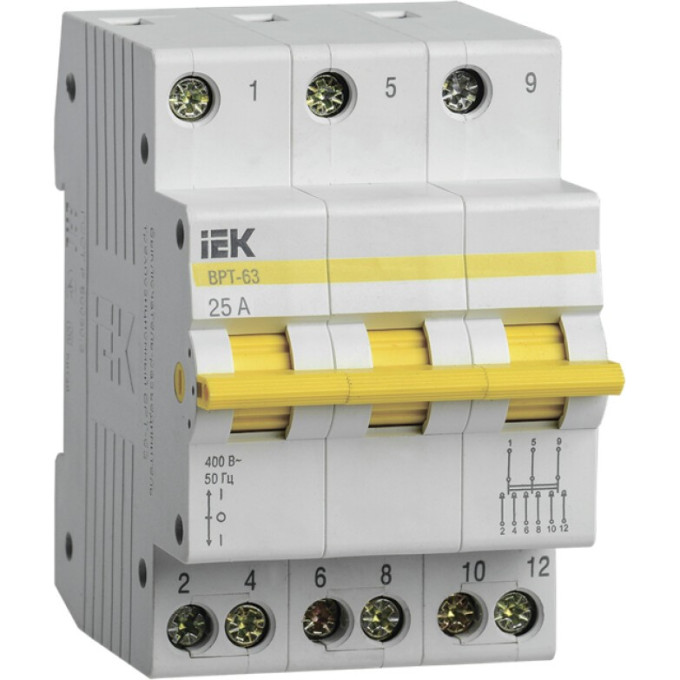

Выключатель-разъединитель трехпозиционный IEK ВРТ-63 3P 25А - MPR10-3-025
Артикул: MPR10-3-025
2 370 руб.
от 593 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вкл и откл способность3 I на Ie
Диапазон рабочих температур-25…+40 °C
ИсполнениеПереключатели
Категория примененияАС-22В
Описание
Когда требуется оперативно переключать нагрузку между двумя независимыми источниками или отключать участок сети для обслуживания, используют трёхпозиционные выключатели-разъединители. Модель IEK ВРТ-63 с тремя полюсами и номинальным током 25 А предназначена для коммутации активных и индуктивных цепей в распределительных щитах жилых и общественных зданий.
Конструкция и параметры
- Количество полюсов: 3, номинальный ток: 25 А
- Номинальное рабочее напряжение: 400 В переменного тока, частота 50 Гц
- Категория применения: AC-22B
- Три фиксированных положения рукоятки: I — 0 — II
- Механическая износостойкость: 30000 циклов, электрическая: 10000 циклов
- Момент затяжки винтовых зажимов: 1,2 Н·м
- Максимальное поперечное сечение проводника: 10 мм²
- Ширина 3 модуля, монтаж на DIN-рейку
- Диапазон рабочих температур: −25…+40 °C
- Степень защиты: IP20
Где применяется
Устройство используется в схемах ввода резерва (АВР), для переключения между основной и резервной линией питания, а также для ручного отключения отдельных участков электроустановки при ремонтных работах. Трёхпозиционная конструкция позволяет надёжно зафиксировать нейтральное положение контактов.
Плюсы
- Три фиксированных положения рукоятки для точной коммутации
- Высокая механическая износостойкость — 30000 циклов
- Усиленная конструкция контактной зоны для надёжного соединения
Характеристики
| Вкл и откл способность | 3 I на Ie |
|---|---|
| Диапазон рабочих температур | -25…+40 °C |
| Исполнение | Переключатели |
| Категория применения | АС-22В |
| Количество переключающих контактов | 3 |
| Количество полюсов | 3 |
| Макс поперечное сечение проводника | 10 мм² |
| Мех износостойкость | 30000 циклов |
| Момент затяжки винтов контактных зажимов | 1.2 нм |
| Монтаж | Накладные (открытой установки) |
| Напряжение постоянного тока на один полюс | 48 В |
| Номин импульсное выдерживаемое напряжение | 4000 кВ |
| Номин кратковрем выдерж в течении 1 с ток icw | 12 А |
| Номин раб напряжение | 400 В |
| Номин ток | 25 А |
| Относительная влажность воздуха | 50% при + 40°С |
| Подсветка | Без подсветки |
| Рабочее положение | Вертикальное |
| Тип | Мини-рубильники |
| Тип включения или отключения | Переключатель на 2 направления |
| Тип лампы | Не применимо |
| Тип напряжения | Переменный (AC) |
| Угол возможного отклонения в рабочем положении | 90 °C |
| Цвет | Серый |
| Частота сети | 50 Гц |
| Ширина по количеству модульных расстояний | 3 |
| Электр износостойкость | 10000 циклов |
| Гарантийный срок, лет | 7 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
