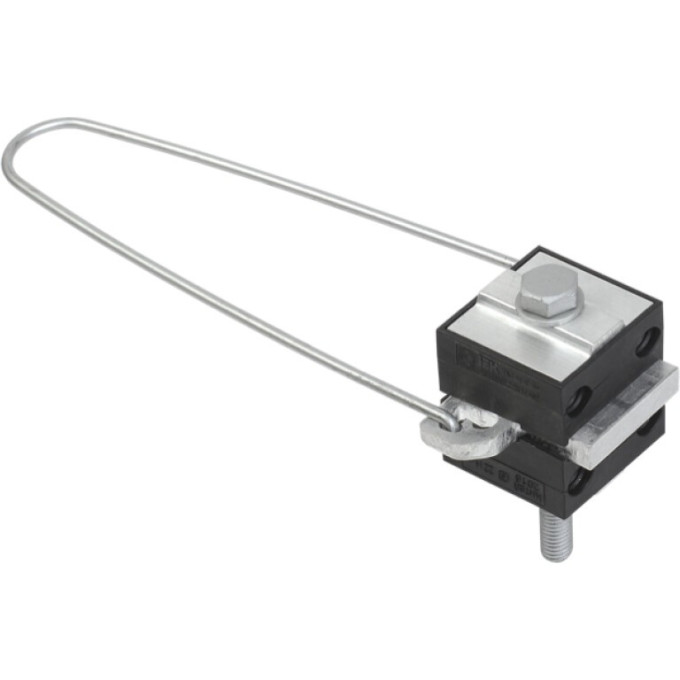

Зажим анкерный IEK ЗАБ 4х16-35 (SO 158) - UZA-14-D16-D35

Зажим анкерный IEK ЗАБ 4х16-35 (арт. UZA-14-D16-D35) предназначен для фиксации четырехжильного самонесущего изолированного провода сечением от 16 до 35 мм² при ответвлениях от магистрали и подключении абонентов. Он рассчитан на номинальное напряжение до 1000 В и выдерживает значительные растягивающие нагрузки.

Характеристики

• Сечение удерживаемых проводов: 16...35 мм²
• Зажимной диаметр: 7,2…9,7 мм
• Максимальная растягивающая нагрузка: 2940 Н
• Разрушающая нагрузка: 300 кгс
• Материал: сталь (дужка), диэлектрические элементы
• Температура эксплуатации: от -60 до +70 °C

Стальная дужка обеспечивает прочность, а подпружиненная площадка упрощает монтаж. Рельефная поверхность фиксирующей площадки надежно удерживает провод, не повреждая изоляцию. Полимерные элементы устойчивы к ультрафиолету и неблагоприятным климатическим условиям.

Применение

Зажим используется для анкерного крепления СИП-4 на опорах линий 0,4 кВ. Монтаж производится без специальных инструментов: провод вкладывается в зажим и фиксируется. Съемная дужка позволяет крепить зажим к кронштейнам и крюкам.
