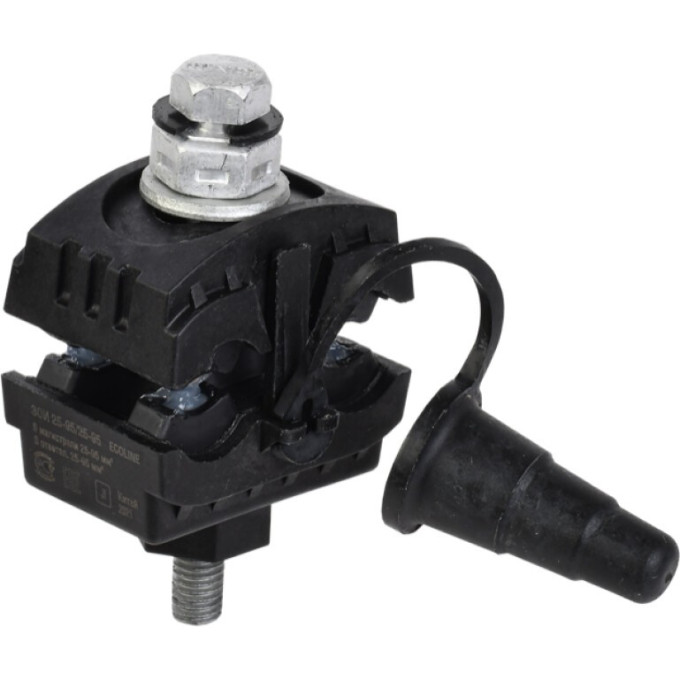

Зажим IEK ответвительный изолированный ЗОИ 25-95/25-95 ECOLINE - UZA-11-D25-D95-ECLN

Чтобы выполнить ответвление от действующей воздушной линии 0,4 кВ без снятия напряжения и зачистки проводов, используют прокалывающие зажимы. Модель IEK ЗОИ 25-95/25-95 ECOLINE (UZA-11-D25-D95-ECLN) подходит для магистральных проводников и абонентских ответвлений с одинаковым диапазоном сечений — от 25 до 95 мм². Контактные ножи при затяжке пробивают изоляцию, обеспечивая соединение, а после достижения усилия 18 Нм головка болта срывается — это исключает недотяжку и повреждение провода.

Основные параметры

• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции Ui: 6000 В
• Номинальный ток зажима: 190 А
• Сечение магистрали и ответвления: 25…95 мм²
• Момент срыва болта: 18 Нм
• Диапазон рабочих температур: −60…+80 °C
• Корпус: термопластик, армированный стекловолокном
• Габариты (Д×Ш×В): 46×50×70 мм
• Вес: 0,149 кг

Где применяется

Зажим предназначен для монтажа на самонесущих изолированных проводах (СИП) при строительстве и ремонте линий электропередачи до 1 кВ. Подходит для соединения фазных и нулевых проводников, а также для подключения абонентских вводов. Герметичность корпуса подтверждена испытаниями погружением на 1 м под напряжением 6 кВ — изделие можно использовать в условиях повышенной влажности.
