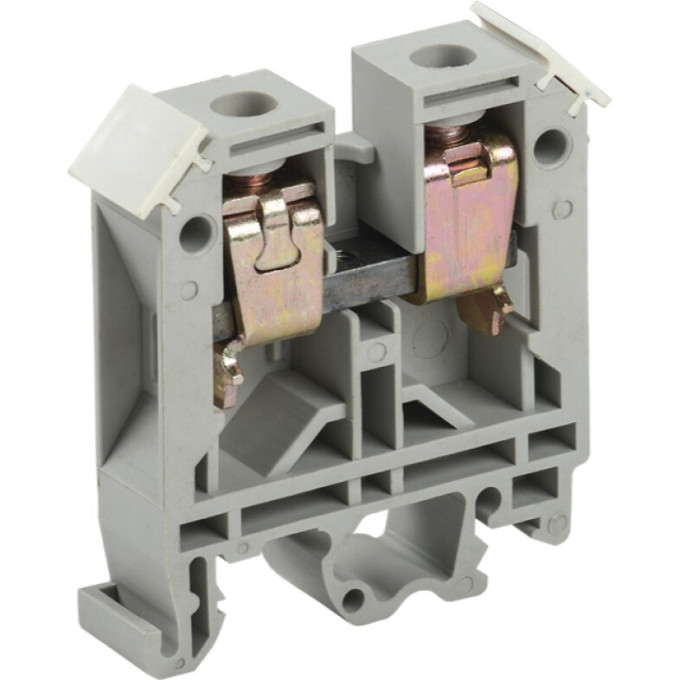

Зажим наборный IEK ЗНИ-16мм2 (JXB100) серый - YZN10-016-K03
Артикул: YZN10-016-K03
160 руб.
от 40 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Высота58,0 мм
Длина48,0 мм
Класс негорючести изоляц материала ul94V0
Климатическое исполнениеУХЛ3
Описание
При подключении силовых цепей в распределительных щитах требуются зажимы, способные работать с проводниками большого сечения. Зажим IEK ЗНИ-16 решает эту задачу: он рассчитан на проводники до 16 мм², выдерживает ток до 85 А и устанавливается на DIN-рейку 35 мм.
Параметры
- Номинальный ток: 85 А
- Рабочее напряжение: 600 В переменного / 440 В постоянного тока
- Сечение одножильного провода: 2,5…25 мм²
- Сечение многожильного провода: 4…16 мм²
- Ширина: 12,0 мм
- Цвет корпуса: серый (фазный)
- Степень защиты: IP20
- Рабочая температура: от -40 до +80 °C
- Материал корпуса: полиамид (UL94 V0)
Где применяется
Зажим используется для подключения фазных проводников в промышленных и бытовых распределительных щитах. Подходит для сборки силовых цепей, где требуется надёжное винтовое соединение. Комплектуется маркером для маркировки.
Плюсы
- Высокий номинальный ток — 85 А
- Поддерживает сечение до 25 мм² одножильного провода
- Ширина 12 мм — экономит место на рейке
Характеристики
| Высота | 58,0 мм |
|---|---|
| Длина | 48,0 мм |
| Класс негорючести изоляц материала ul94 | V0 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество полюсов | 1 |
| Макс поперечное сечение проводника | 16 мм² |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Полиамид |
| Материал корпуса | Полиамид |
| Материал токоведущей части | Латунь |
| Место соединения | Сбоку (поперечное) |
| Модель или исполнение | Фазная |
| Номин напряжение изоляции ui | 660 В |
| Номин раб напряжение | 600 В |
| Номин раб напряжение переменного тока ue | 600 В |
| Номин раб напряжение постоянного тока ue | 440 В |
| Номин ток in | 85 А |
| Номин частота | 50 Гц |
| Номинальная способность к присоединению | 6...16 мм² |
| Рабочая температура | -40...+80 °C |
| Сечение многожильного гибкого провода | 4...16 мм² |
| Сечение одножильного жёсткого провода | 2,5...25 мм² |
| Степень защиты - ip | IP20 |
| Тип | Зажимы |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Цвет | Серый |
| Ширина | 12,0 мм |
| Ширина или размер ячейки | 12.0 мм |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | не менее 5 |
