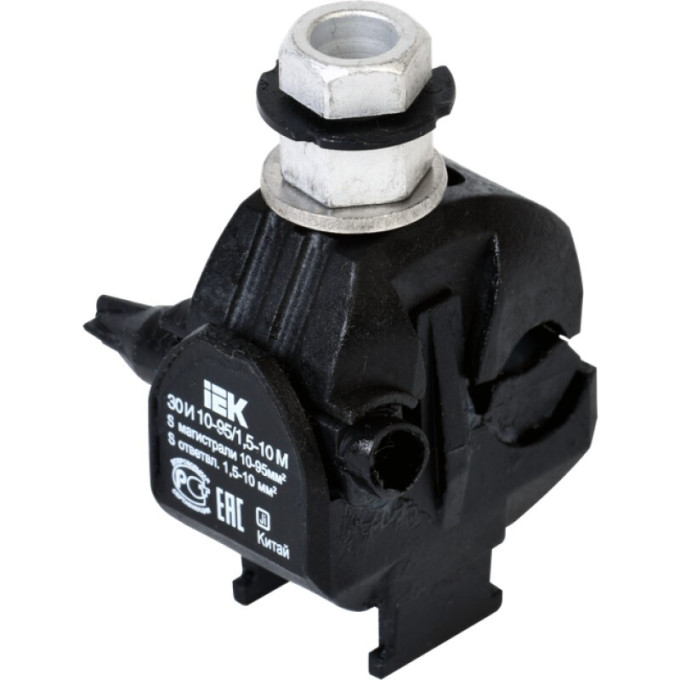

Зажим ответвительный изолированный IEK ЗОИ 10-95/1,5-10 М - UZA-11-D01-D10M

Зажим ответвительный IEK ЗОИ 10-95/1,5-10 М предназначен для создания ответвлений от магистральных линий из самонесущих изолированных проводов (СИП) напряжением до 1000 В. Он позволяет подключать абонентские линии и осветительные приборы без снятия изоляции: ножи контактной пластины прокалывают изоляцию при затягивании болтов, обеспечивая надежный электрический контакт. Это решение востребовано при монтаже воздушных линий, подключении частных домов и временных сооружений.

Технические характеристики

• Номинальное напряжение: 1000 В
• Номинальный ток: 46 А
• Сечение магистрали: 10...95 мм²
• Сечение ответвления: 1,5...10 мм²
• Момент срыва головки болта: 9 Нм
• Температура эксплуатации: -60...+55 °C

Область применения

Зажим ЗОИ применяется для соединения фазных и нулевых проводов СИП, а также для ответвлений к вводам в здания. Конструкция обеспечивает герметичность: при испытаниях зажим погружался на глубину 1 метр на 1 минуту при напряжении 6 кВ. Корпус выполнен из прочного термопластика, армированного стекловолокном. Болты обвальцованы для предотвращения разъединения деталей. Срывная головка болта гарантирует правильное усилие затяжки.
