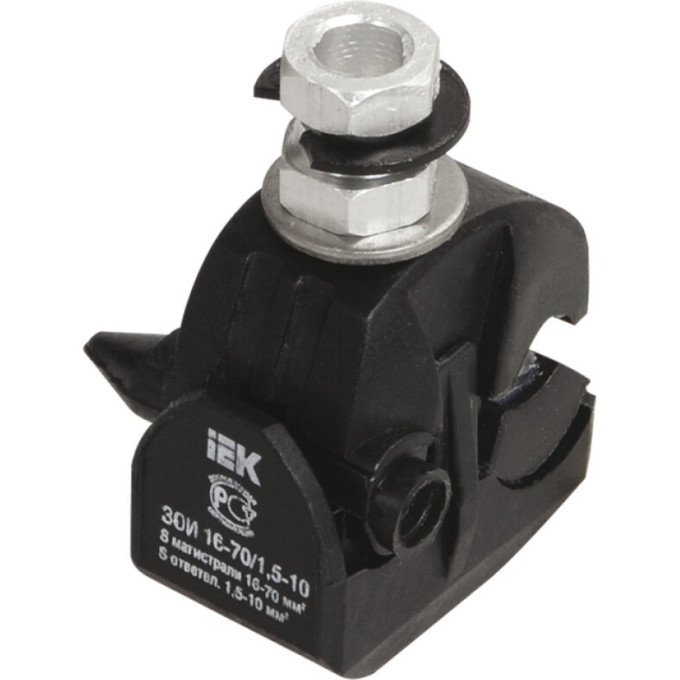

Зажим ответвительный изолированный IEK ЗОИ 16-70/1,5-10 (P6, P616, EP95-13, SLIW11.1) - UZA-11-D01-D10

Зажим ответвительный IEK ЗОИ 16-70/1,5-10 решает задачу быстрого и надежного ответвления от магистральной линии самонесущих изолированных проводов (СИП) напряжением до 1000 В. Он позволяет подключать абонентские проводники, включая линии освещения, без снятия изоляции: при затягивании болтов ножи контактной пластины прокалывают изоляцию и создают электрический контакт. Это удобно при монтаже воздушных линий электропередачи, подключении частных домов и хозяйственных построек.

Основные параметры

• Номинальное напряжение: 1000 В
• Номинальный ток: 46 А
• Сечение магистрали: 16...70 мм²
• Сечение ответвления: 1,5...10 мм²
• Момент срыва головки болта: 9 Нм
• Температура эксплуатации: -60...+55 °C

Применение и особенности

Зажим ЗОИ применяется для соединения фазных и нулевых проводов СИП, а также для ответвлений к вводам в здания. Конструкция обеспечивает герметичность соединения: при испытаниях зажим выдерживал погружение на глубину 1 метр в течение 1 минуты при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус выполнен из механически прочного термопластика, армированного стекловолокном. Болты обвальцованы, что предотвращает разъединение деталей при транспортировке и монтаже. Срывная головка болта гарантирует правильное усилие затяжки.
