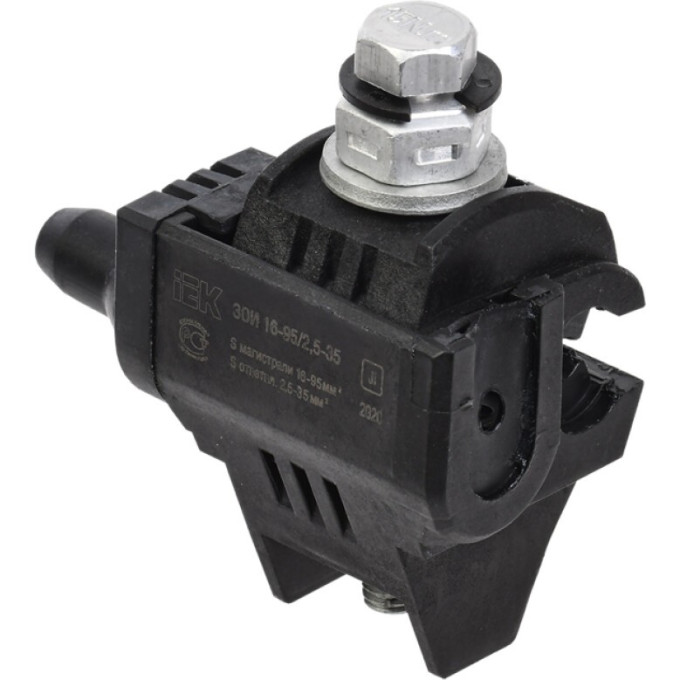

Зажим ответвительный изолированный IEK ЗОИ 16-95/2,5-35 (P 645, P2X-95, SLIW15.1) - UZA-11-D02-D35

Зажим ответвительный IEK ЗОИ 16-95/2,5-35 предназначен для соединения и ответвления самонесущих изолированных проводов (СИП) напряжением до 1000 В. Он позволяет подключать абонентские линии и осветительные приборы без снятия изоляции: ножи контактной пластины прокалывают изоляцию при затягивании болтов, обеспечивая надежный электрический контакт. Это решение востребовано при монтаже воздушных линий, подключении частных домов и промышленных объектов.

Основные параметры

• Номинальное напряжение: 1000 В
• Номинальный ток: 95 А
• Сечение магистрали: 19...95 мм²
• Сечение ответвления: 2,5...35 мм²
• Момент срыва головки болта: 15 Нм
• Температура эксплуатации: -60...+55 °C

Применение и особенности

Зажим ЗОИ применяется для соединения фазных и нулевых проводов СИП, а также для ответвлений к вводам в здания. Конструкция обеспечивает герметичность: при испытаниях зажим погружался на глубину 1 метр на 1 минуту при напряжении 6 кВ. Корпус выполнен из прочного термопластика, армированного стекловолокном. Болты обвальцованы для предотвращения разъединения деталей. Срывная головка болта гарантирует правильное усилие затяжки.
