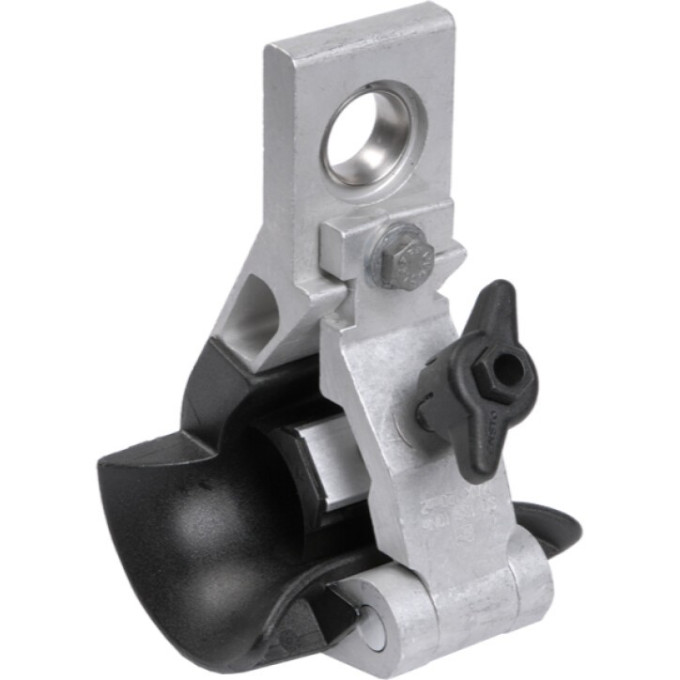

Зажим промежуточный IEK ЗПС 2х25-4х120/1800/30 (SO130.02) - UZA-15-D25-D120-30-60-18
Артикул: UZA-15-D25-D120-30-60-18
930 руб.
от 233 руб. × 4 без переплаты
В наличии
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес0,334 кг
Высота131 ± 3 мм
Диаметр трубы или кабеля2х25…4х12,28 мм
Защитное покрытие поверхностиГорячее цинковое покрытие
Описание
Промежуточный зажим IEK ЗПС 2х25-4х120/1800/30 (SO130.02) предназначен для подвеса самонесущих изолированных проводов (СИП) на промежуточных опорах воздушных линий до 1000 В. Он решает задачу удержания проводов сечением от 25 до 120 мм² на прямых участках трассы, а также на угловых опорах с поворотом до 90°, что позволяет обходить препятствия без дополнительных анкерных элементов.
Технические параметры
- Площадь сечения проводников СИП: 25…120 мм²
- Диаметр кабеля: 2х25…4х12,28 мм
- Предельная нагрузка: 18 Н
- Момент срыва головки болта при монтаже: 10 Нм
- Климатическое исполнение: УХЛ1
- Диапазон рабочих температур: −60…+70 °C
- Материал: сталь горячего цинкования
- Габариты: 78 ± 2 × 131 ± 3 мм
- Вес: 0,334 кг
- Гарантийный срок: 8 лет
- Срок службы: 40 лет
Где применяется
Зажим используют при строительстве и ремонте линий 0,4 кВ для подвеса СИП на промежуточных опорах. Подходит для систем с изолированной несущей нейтралью. Срывные болты обеспечивают фиксацию проводников с заданным моментом затяжки, а разборные головки болтов позволяют демонтировать зажим при необходимости без повреждения элементов. Полимерные детали устойчивы к ультрафиолету и погодным условиям.
Плюсы
- Работает на угловых опорах до 90°
- Сталь горячего цинкования
- Срывные болты с моментом 10 Нм
- Разборные головки болтов для демонтажа
- Срок службы 40 лет
Характеристики
| Вес | 0,334 кг |
|---|---|
| Высота | 131 ± 3 мм |
| Диаметр трубы или кабеля | 2х25…4х12,28 мм |
| Защитное покрытие поверхности | Горячее цинковое покрытие |
| Климатическое исполнение | УХЛ1 |
| Материал | Сталь |
| Метрический размер резьбы - м | 8 |
| Момент срыва головки болта при монтаже | 10 Нм |
| Номин напряжение | 1000 В |
| Площадь сечения проводников сип | 25...120 мм² |
| Предельная нагрузка | 18 Н |
| Способ или тип крепления | Зажим/струбцина |
| Температура эксплуатации | -60...+70 °C |
| Тип | Зажимы |
| Тип соединения частей конструкции | Резьбовой (-ая) |
| Толщина фланца | - мм |
| Ширина | 78 ± 2 мм |
| Гарантийный срок, лет | 8 |
| Срок службы, лет | 40 |
