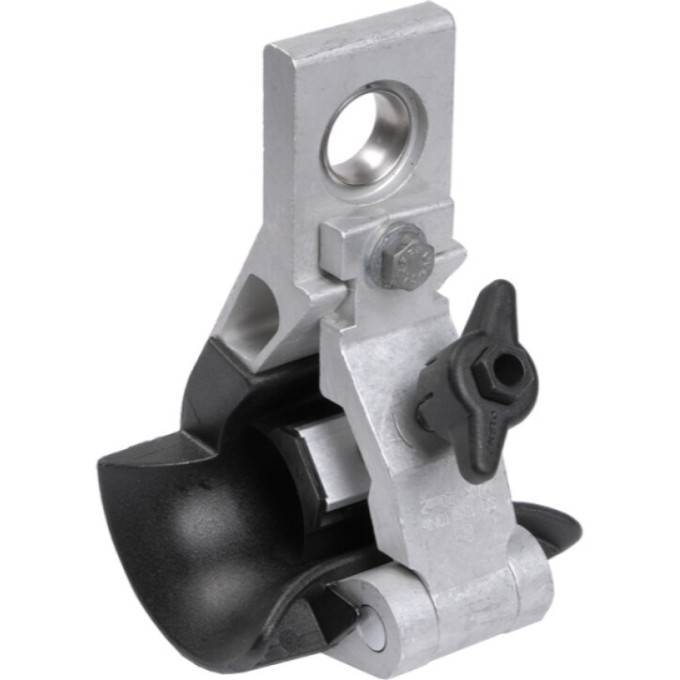

Зажим промежуточный IEK ЗПС 2х25-4х120/4000/90 (SO136.02) - UZA-15-D25-D120-90-40
Артикул: UZA-15-D25-D120-90-40
1 730 руб.
от 433 руб. × 4 без переплаты
Под заказ
Курьер1–2 дня по Москве
ПВЗ2–5 дней по России
Бесплатноот порога на странице доставки
Подробнее о доставке
Вес0,783 кг
Высота171 ± 3 мм
Диаметр трубы или кабеля2х25…4х12,28 мм
Защитное покрытие поверхностиГорячее цинковое покрытие
Описание
При прокладке воздушных линий с самонесущими изолированными проводами (СИП) до 1 кВ необходимо надежно закрепить провода на промежуточных опорах. Зажим промежуточный IEK ЗПС 2х25-4х120/4000/90 предназначен для подвеса СИП, в том числе на угловых опорах с углом поворота до 90°. Он также подходит для систем с изолированной несущей нейтралью.
Конструктивные особенности
Металлические детали зажима изготовлены из стали горячего цинкования, что обеспечивает защиту от коррозии. Пластиковые элементы выполнены из полимеров, устойчивых к ультрафиолету и погодным условиям. Изделие оснащено срывными болтами, которые обеспечивают надежную фиксацию проводников и контролируемый момент затяжки. При необходимости демонтажа предусмотрена разборная головка болтов.
Технические характеристики
- Сечение СИП: 25–120 мм²
- Диаметр кабеля: 2х25…4х12,28 мм
- Номинальное напряжение: 1000 В
- Предельная нагрузка: 40 Н
- Момент срыва болта: 10 Нм
- Температура эксплуатации: -60…+70 °C
- Климатическое исполнение: УХЛ1
- Вес: 0,783 кг
Применение
Зажим применяется при монтаже и ремонте воздушных линий электропередачи, для подвеса СИП на промежуточных и угловых опорах. Подходит для линий с ответвлениями и вводами в здания. Использование зажима обеспечивает долговременную эксплуатацию линии без провисаний и повреждений.
Плюсы
- Сталь горячего цинкования
- Возможность использования на угловых опорах до 90°
- Срывные болты для надежной фиксации
- Долгий срок службы (40 лет)
Характеристики
| Вес | 0,783 кг |
|---|---|
| Высота | 171 ± 3 мм |
| Диаметр трубы или кабеля | 2х25…4х12,28 мм |
| Защитное покрытие поверхности | Горячее цинковое покрытие |
| Климатическое исполнение | УХЛ1 |
| Материал | Сталь |
| Метрический размер резьбы - м | 8 |
| Момент срыва головки болта при монтаже | 10 Нм |
| Номин напряжение | 1000 В |
| Площадь сечения проводников сип | 25...120 мм² |
| Предельная нагрузка | 40 Н |
| Способ или тип крепления | Зажим/струбцина |
| Температура эксплуатации | -60...+70 °C |
| Тип соединения частей конструкции | Резьбовой (-ая) |
| Толщина фланца | - мм |
| Ширина | 110 ± 2 мм |
| Гарантийный срок, лет | 8 |
| Срок службы, лет | 40 |
