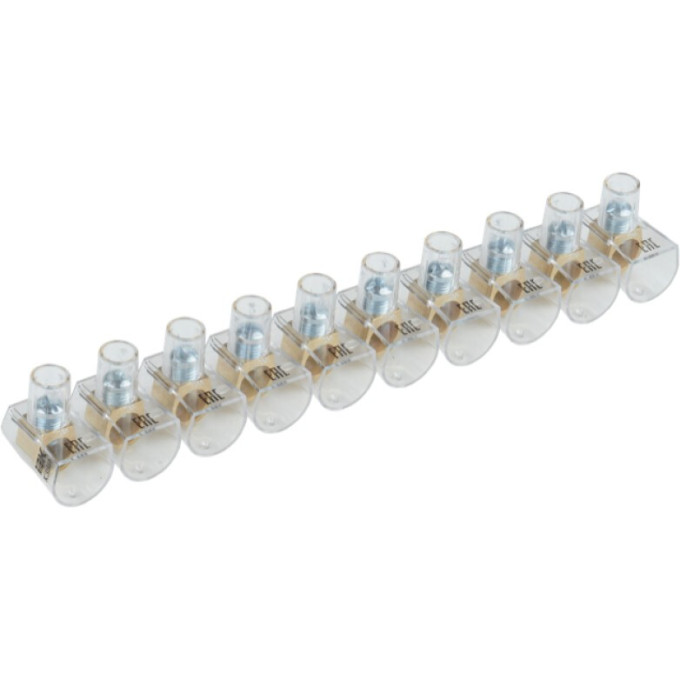

Зажим винтовой концевой изолированный IEK КЗВИ 16мм2 (10x1) - UZVK-16-10

При подключении силовых цепей с током до 75 А и сечением проводов до 16 мм² требуется клемма, способная выдержать такую нагрузку и при этом быть безопасной для обслуживающего персонала. Зажим IEK КЗВИ 16 мм² (UZVK-16-10) спроектирован с полностью изолированным корпусом, который исключает случайное прикосновение к токоведущим частям и предотвращает замыкание на корпус электроустановки.

Особенности конструкции

Внутри корпуса из прочной изоляции расположен латунный зажим с винтовым фиксатором. Винт надёжно прижимает проводники, а сама конструкция устойчива к вибрации — соединение не раскручивается при работе механизмов. Место ввода проводов — сверху, что согласуется с типовой схемой монтажа в распределительных щитах. На корпусе нанесена маркировка для быстрой идентификации.

Технические характеристики

• Номинальный ток: 75 А
• Номинальное рабочее напряжение: 450 В (AC/DC)
• Напряжение изоляции: 500 В
• Максимальное сечение проводника: 2×16 мм²
• Степень защиты: IP20
• Количество полюсов: 1
• Комплект: 5 шт.
• Габариты (Д×Ш×В): 31×22,5×32,7 мм
• Температура эксплуатации: от −25 до +85 °C

Где пригодится

Зажим применяют при сборке силовых и распределительных щитов, подключении кабелей к вводным аппаратам, а также для оконцевания проводов в промышленных шкафах управления. Подходит для одножильных и многожильных медных и алюминиевых проводников. Установка — стандартным инструментом.
