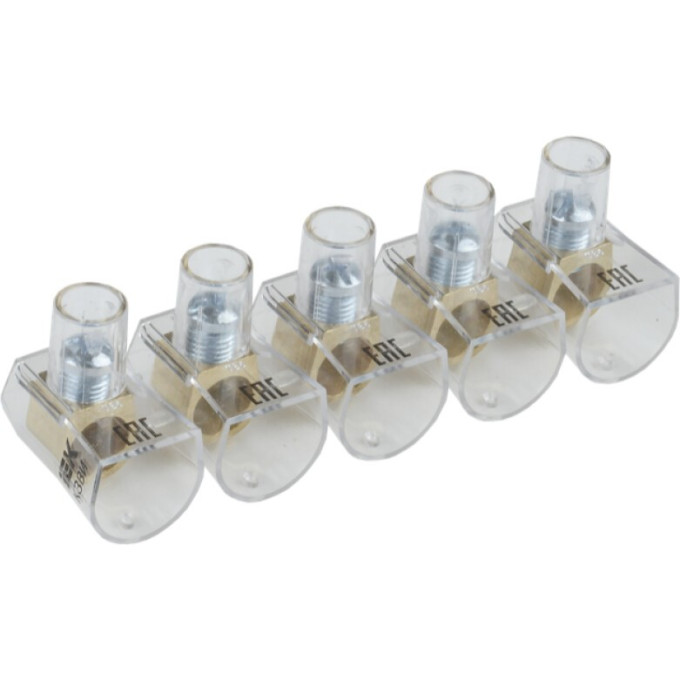

Зажим винтовой концевой изолированный IEK КЗВИ 16мм2 (5x1) - UZVK-16-5

Если нужно зафиксировать несколько кабелей большого сечения в одной точке, но при этом защитить место соединения от случайного замыкания, используют изолированные винтовые зажимы. Зажим IEK КЗВИ 16 мм² (UZVK-16-5) принимает проводники сечением до 2×16 мм² и обеспечивает надёжную изоляцию контакта от корпуса оборудования. В комплекте 5 изделий.

Устройство

Корпус зажима выполнен из изоляционного материала, который полностью охватывает латунный контакт и винт. Такая конструкция предотвращает короткое замыкание между соседними клеммами или на металлические части щита. Винтовой зажим надёжно удерживает провод и не ослабевает при вибрации. Подключение выполняется сверху — это удобно при сборке шин и автоматических выключателей.

Основные параметры

• Номинальный ток: 75 А
• Номинальное рабочее напряжение: 450 В (AC/DC)
• Напряжение изоляции: 500 В
• Максимальное сечение проводника: 2×16 мм²
• Степень защиты: IP20
• Количество полюсов: 1
• Комплект: 5 шт.
• Размеры (Д×Ш×В): 31×22,5×32,7 мм

Сценарии использования

Зажим применяется при монтаже распределительных щитов, шкафов управления, а также для подключения мощных потребителей — электродвигателей, нагревателей, сварочного оборудования. Рабочий диапазон температур от −25 до +85 °C позволяет использовать его в неотапливаемых помещениях. Установка не требует специального инструмента.
