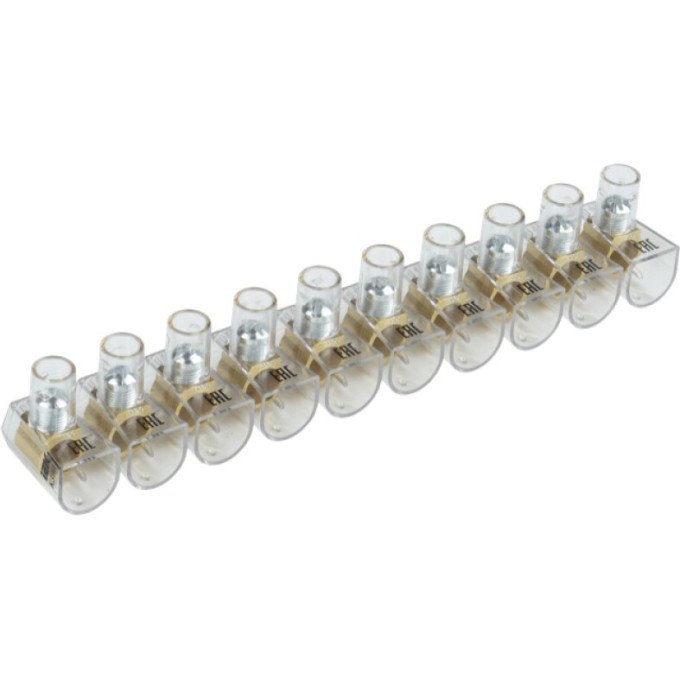

Зажим винтовой концевой изолированный IEK КЗВИ 25мм2 (10x1) - UZVK-25-10

При сборке вводно-распределительных устройств и щитов часто возникает задача соединения кабелей большого сечения — до 25 мм² — с обеспечением высокой токовой нагрузки до 95 А. Зажим IEK КЗВИ 25 мм² (UZVK-25-10) рассчитан именно на такие условия. Его изолированный корпус полностью защищает контакт от замыкания на корпус и на соседние клеммы.

Особенности конструкции

Внутри зажима расположен латунный винтовой контакт, способный принимать проводники сечением до 2×25 мм². Винт фиксирует провод надёжно и не ослабевает при вибрации оборудования. Корпус из изоляционного материала закрывает все токоведущие части, поэтому клемму можно монтировать вплотную к металлическим элементам щита. Маркировка на корпусе облегчает идентификацию.

Технические параметры

• Номинальный ток: 95 А
• Номинальное рабочее напряжение: 450 В (AC/DC)
• Напряжение изоляции: 500 В
• Максимальное сечение проводника: 2×25 мм²
• Степень защиты: IP20
• Количество полюсов: 1
• Комплект: 5 шт.
• Габариты (Д×Ш×В): 38,3×24,5×40,7 мм
• Температура эксплуатации: от −25 до +85 °C

Где используется

Зажим предназначен для оконцевания и соединения силовых проводов в щитах на вводе, при подключении мощных потребителей — электроплит, промышленного оборудования, систем вентиляции. Он подходит для медных и алюминиевых проводников. Монтаж выполняется стандартным инструментом.
